摘 要： 工業水泵系統在社會經濟發展中占有很重要的地位， 被廣泛應用于工業領域。 中國泵類設備用電量約占全國用電量的20%， 使用效率比發達國家低10%～30%， 具有很大節能潛力。 主要針對目前工業水泵系統運行現狀及存在問題， 圍繞水泵高效置換、 合理匹配、 流量調節、 葉輪優化、 管路優化、 定期檢修、 加強管理7種工業水泵系統節能途徑進行了分析， 并結合A工廠采用量身定制的KSB高效率離心泵替代現有低效泵節能改造的案例， 分析了節能效果， 為今后工業水泵系統更好地進行節能改造提供參考。
工業水泵系統主要由電機、聯軸器、葉輪及機座（臥式）、管網等組成，其中水泵電機是重點耗能單元。工業水泵系統在社會經濟發展中占有很重要的地位，被廣泛應用于工業領域。據有關報道，中國泵類設備用電量約占全國用電量的 20%，使用效率比發達國家低 10%～30%，節能潛力巨大。工業水泵系統設備能源和維護成本占其 15～20a生命周期成本的絕大部分。應用系統的方法對水泵系統進行優化，可達20%～50%的節能效果。實現工業水泵系統的節能運行尤為重要，對加快經濟發展方式轉變、促進產業結構優化升級，實現綠色發展、循環發展、低碳發展具有重要意義。
1 現狀和問題
1.1 水泵效率低
當前，中國水泵無論是設計理念、制造工藝，還是加工精度等方面均仍處于相對較低水平。盡管水泵廠商在投標文件中保證水泵設計效率大于 81%甚至超過 85%，但經大量現場調研和測試可知，實際運行效率只有 20%～40%，不符合GB/T13469—2021《離心泵、混流泵與軸流泵系統經濟運行》的規定，低效水泵的大量使用造成了巨大的用電浪費，應予以更新改造。
1.2 選型不當
在水泵設計選型時，通常要考慮水泵運行時所能承受的最復雜工況，因此設計單位和企業在水泵選型時往往會取值偏高，一般會選擇區間、參數偏高的水泵，導致水泵在實際使用中，運行工況點與設計的最佳工況點嚴重不符，存在“大馬拉小車”現象，水泵豁余量較大，無法在高效區運行，導致系統輸配能耗升高。
1.3 管道設計不佳
管道是影響水泵系統效率的重要因素之一。管道敷設不合理、接頭彎頭管件過多、管壁結垢等都會導致管道內阻力增大，傳輸效率降低。在節能改造時，要針對計算管損進行認真仔細分析，并以此為依據來改善進出口管路，切實有效提高效率。
2. 高效置換
水泵是一種流體機械，屬于生產設備，它能把外界輸入的能量轉變?yōu)橐后w的勢能和動能，使液體能量提高。水泵的運行方式、開機組合、負荷分配等都是影響水泵系統能耗的關鍵因素。高效置換是指用高效率水泵置換一般效率或者低效率水泵，置換后系統效率可提高約5％。在更新置換時，要先對現有水泵的流量、壓力做測試，以此作為選擇新水泵的依據。高效水泵置換前期投資較大，但仍是實現水泵系統長期節能運行的有效方式。
2.1 合理匹配
針對每一套水泵系統的輸出和負載進行詳細檢測、記錄、比對和綜合分析，梳理出造成水泵系統效率不高的關鍵因素，據此按最佳運行工況參數選用合適流量和揚程的水泵替換現有運行不匹配的水泵。這種方法廣泛應用于中央空調循環水系統、供熱采暖循環水系統、工業工藝?yán)鋮s循環水系統的節能。
2.2 流量調節
工業水泵系統優化的最終目標就是使單位功率輸入能輸送盡量多的流體或能量。目前主要通過調速控制、出口流量控制、旁通控制 3種流量調節手段進行調節。
調速控制就是在水泵系統負載端出現頻繁變化或變化較大時，根據實際工況合理選用調速方法，例如多速電機運行、抽級運行、變頻器調速等，使水泵的輸出功率隨著負荷的變化而變化，從而使水泵始終處于高效區域運行。風機水泵為減轉矩負載，當其轉速降低時，負載轉矩與轉速的平方成比例地減小。例如，當工況只需 50％的水量時，可以采用變頻控制方式將電機轉速調節為額定的一半，此時電機消耗的功率僅為額定的12.5％，即理論上節能可達 87.5％，節電效果十分明顯。變頻器調速控制是目前主流的調速控制手段。
出口流量控制是通過自動控制水泵出口閥門的開度來調節水泵系統的流量。通過電子控制元器件和有關儀表設備將水泵出口流量變化信號與水泵的供應量響應關聯在一起形成閉環反饋信號，水泵出口閥門開度及時根據負載端的需求做出調整，使水泵始終處于比較經濟節能的運行狀況下。
旁通控制就是在水泵輸出管路系統設置了旁通回路，通過旁通閥調節控制回流量，使泵在運行時根據負載的變化做出相應的變化，從而達到對系統輸出流量進行調節的目的。但實際運行中仍有不少企業將不運行的機組的閥門開啟作為旁通使用，無形中加大了系統的能耗。旁通控制常用于中央空調冷媒水系統。
2.3 葉輪優化
在水泵葉輪優化上，主要有應用高效葉輪、提升葉輪材料精度、改變?nèi)~輪角度、減少葉輪級數、更換同型號水泵的小直徑葉輪和葉輪切割6種途徑。
葉輪切割是其中最簡單、改造費用最低的一種優化途徑，葉輪切割后水泵的流量、揚程、功率都相應減小，一般水泵葉輪切割最大切削量不得超過 15％。當葉輪切削量在 5%以內時，可以根據切割定律公式進行葉輪切削；當葉輪切削量大于 5%時，切割定律公式僅能提供切削方向，不能精準確定切削量，葉輪應分幾次逐漸切割，且每次切割后必須進行試驗確定切削后的性能。在對水泵采取葉輪切割節能改造時，應結合實際情況，根據現有水泵葉輪的直徑、水泵的實際轉速、流量、工作揚程以及功率等參數進行計算分析，科學合理確定葉輪切削量的最大值，確保葉輪切削后的流量、揚程以及功率能完全滿足水泵運行要求，從而達到優化水泵運行工況以及減少能源消耗的目的。
2.4 管路優化
管路優化時要針對水泵系統管網中直角、Z形、突變連接、拐彎和擋板等嚴重影響傳輸效率的因素進行優化，還可通過加裝自控設備實現調節、輸出的自動化，使水泵按需供給，進一步提高系統的運行效率。
2.5 定期檢修
定期嚴格檢查水泵系統，減少泄漏損失。及時清除管道水垢、積灰，減小阻力。保持軸承清潔，定期更換潤滑油脂。
2.6 加強管理
根據生產實際需要，科學合理地確定開機臺數，盡可能多使用高效水泵。合理用水，避免過壓過量供水造成放空等不必要的浪費。
3 節能工程實例
A工廠現有一套冷凍水循環系統，采用“雙回路”系統。配用2臺一次冷凍水泵，功率均為 22kW，一用一備；2臺二次冷凍水泵，功率均為 55kW，一用一備。系統及水泵安裝布置如圖1所示。
上述各泵組中一次冷凍水泵為工頻運行，二次冷凍水泵為變頻運行，系統的水量基本恒定，年運行時間約為 8000h。在現有生產裝置的冷卻負荷下，現有泵組可滿足循環水量要求。
3.1 改造方案
考慮運行的簡便，將“雙回路”循環系統改為“單回路”循環系統，同時整個生產流程基本為定工況運行，因此采用量身定制的KSB高效率離心泵替代現有低效泵，如圖2所示。
E—換熱器； DP—多級離心泵； PR—壓力記錄儀； M—電磁閥。 圖 1 系統及水泵安裝布置
圖 2 KSB 高效率離心泵替代現有低效泵
通過全面評估泵的管路系統，消除不必要的能耗損失，根據系統的實際要求來匹配泵系統，并保持泵系統運行于高效區內，達到節能增效的目的。
3.2 節能評價

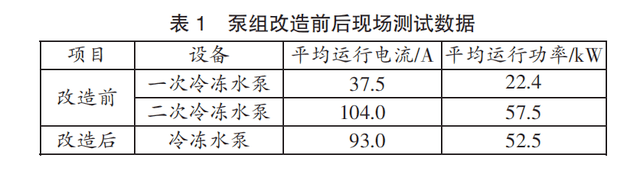

改造前后分別對設備進行能耗測試，用設備控制柜上安裝的電度表和計時器進行測量，確定改造前后泵組節電量。相關測試數據如表1所示。
通過改造前后數據對比看出，水泵以每年運行8000h計，改造后 1a可節省電能 2.1920×10
5kW·h，平均節電率約 34.3%，按現電價 0.6元（/kW·h） 計算，全年可節約電費 1.32×10
5元，該項目節能改造投資費用2.9×105元，投資回收期2.2a。
4 結語
該工業水泵系統節能改造的實踐證明，合理地采用高效率離心泵來替代現有低效泵節能改造，同時根據系統進行合理匹配，平均節電率可達約 30.3%，取得了良好的效果，對于運行時間較長的系統，節能效果更佳。希望提出的工業水泵系統的多種節能途徑及方法，能夠幫助企業及時發現自身水泵系統運行的不足和節能潛力，結合實際情況進行綜合考慮，采用先進合理的節能途徑實施節能改造，達到節能降耗的目的。
